Navi机器人SDK开发指南 ​

欢迎

这是浙江人形机器人Navi系列的SDK和编程指引文档站点。

📑 文档导航 ​

本文档包含完整的开发指南和API接口文档，您可以通过滚动浏览所有内容。

  • 概述 - 文档目的，SDK包含范围
  • 快速开始 - 开机、网络配置、开发环境
  • ROS API - 完整的服务(Service)和话题(Topic)接口
  • Message Type - ROS API所需要用到的自定义数据类型
  • 开发示例 - 展示如何通过实际代码调用API
  • 调试开发工具 - 展示机器人开发过程中可能用到的调试工具

概述 ​

文档目的 ​

本 SDK 是专为浙江人形机器人创新中心推出的领航者 2 号（Navi02）人形机器人打造的 ROS1（Noetic）适配开发工具包。其核心目标是封装机器人底层接口（关节控制、定位导航、电源管理等），提供标准化的 ROS1 消息接口和工具集，降低开发者的二次开发门槛，支持快速搭建路径规划，手部操作等上层应用，使得机器人可以理解并执行操作者或开发者的指令意图，进而完成更为复杂的工作，和具身智能的使命。

机器人SDK包含范围： ​

机器人应用开发SDK主要包含： ​

  1. 一组基于分布式消息中间件的API集合，我们当前采用的机器人领域采用最广泛的ROS消息中间件与其msg/ srv/等数据结构来描述我们机器人的内在能力；
  2. 基于上述接口，提供了基于C++/Python等语言编写的各种demos，给开发者提供编程示例以及说明文档，引导初次接触人形机器人的开发人员；
  3. 除了编程语言，我们同时提供了各种界面化的示教器等调试工具，方便客户通过UI完成机器人的较为简单的控制和调试需求；
  4. 我们同时提供了机器人的图形化编程界面HOS，简化机器人开发时的环境配置和api调用逻辑，让开发者可以专注于自身的业务与算法开发，加快机器人应用开发和部署的步骤；

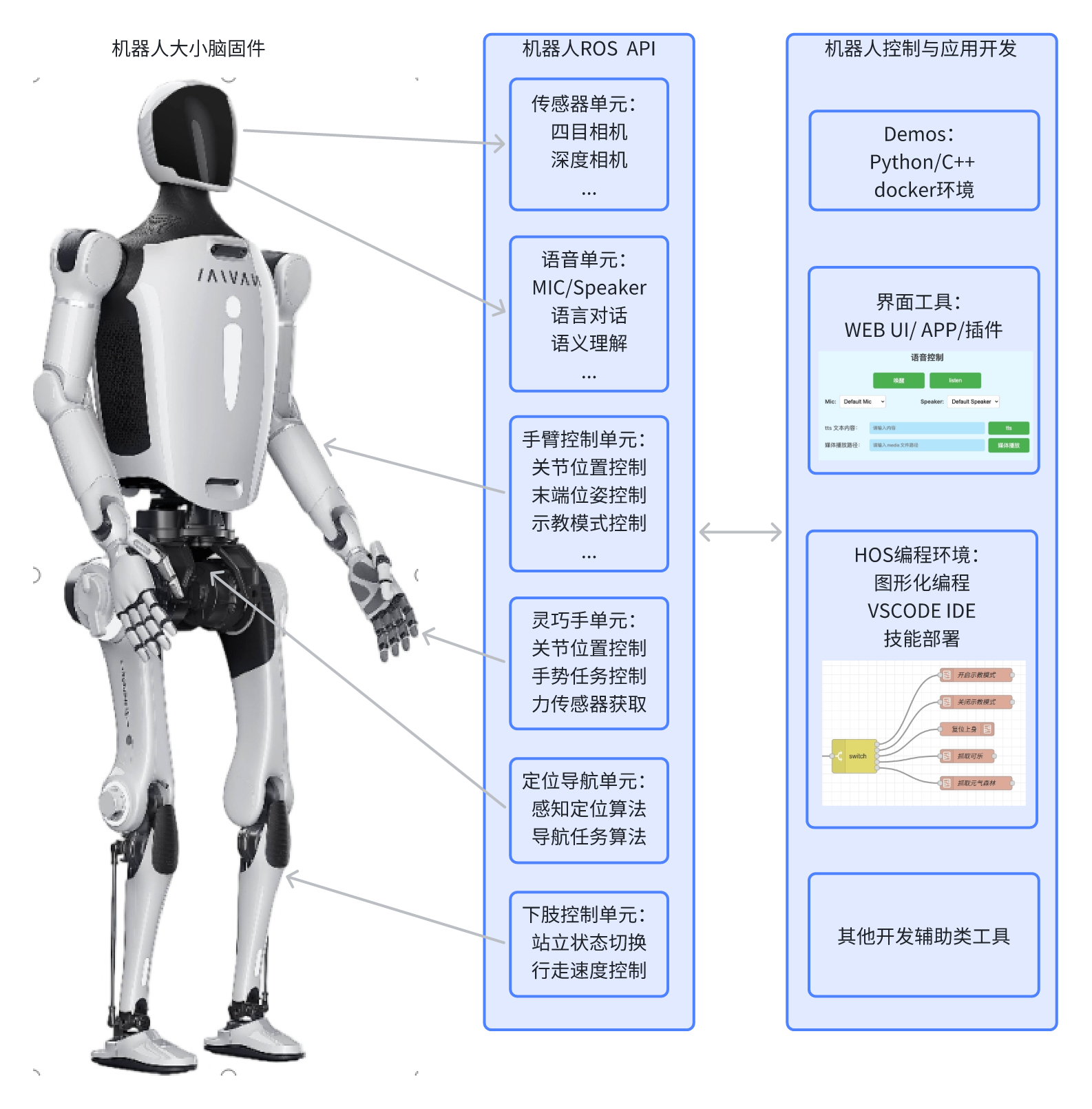

机器人SDK层级图： ​

SDK范围

开发环境 ​

  • 操作系统：Ubuntu 20.04（ROS Noetic）
  • ROS版本：ROS1 Noetic
  • 支持语言：Python3.x，C++17及以上
  • 硬件兼容：支持领航者 2 号（Navi02）人形机器人，WA1/WA2轮臂机器人，半身机器人
  • 适用场景：第三方应用集成，二次开发，机器人导航、操作、行走等功能的快速部署

系统框架 ​

机器人采用大脑+小脑的双控制器控制，并提供了多样的开发方式，详见 终端连接

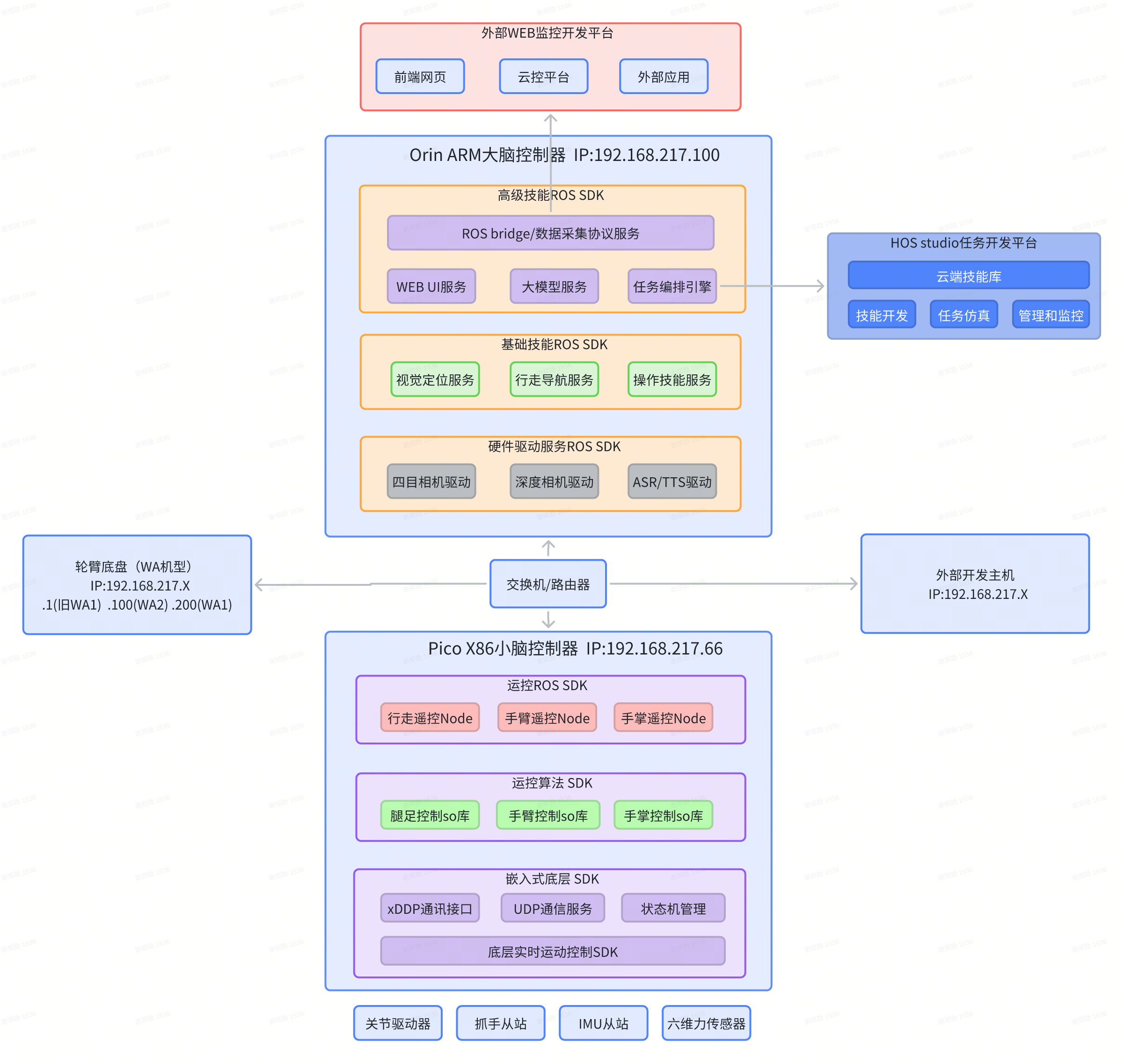

机器人内部软件框图 ​

软件框图

快速开始 ​

开机 ​

开机键 ​

机器人没有单独的开关机按键，给机器上电后，机器人进入开机状态；

  • 对于双足全身型（I2）的机器人而言，打开机器人背后的电池包上的电源开关即可；
  • 对于半身型机器人（U1），将底盘引出的插头插入220V电源插板即可；
  • 对于轮臂型机器人（WA1），需要长按轮式底盘上的电源开关；

开机状态指示 ​

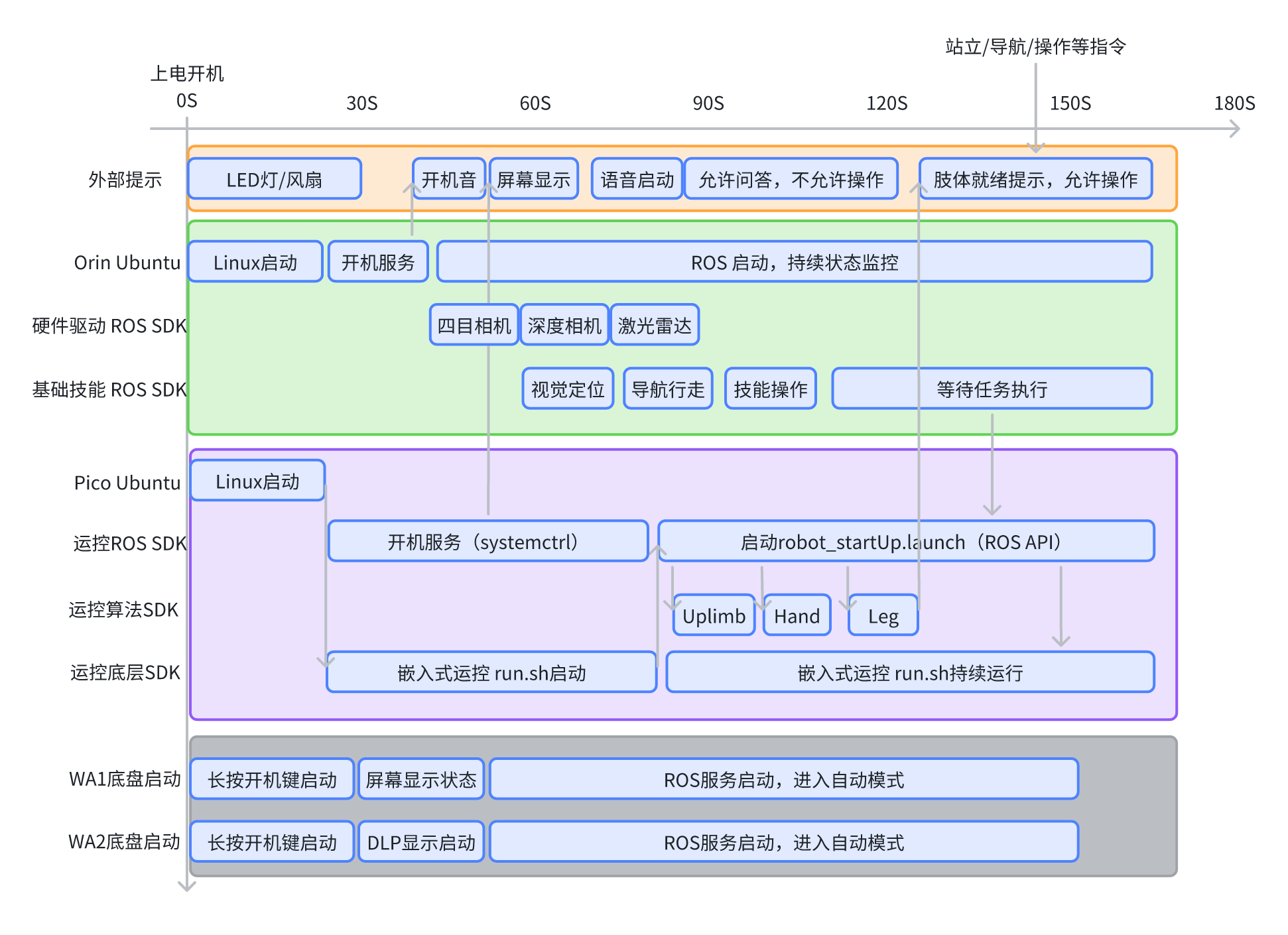

启动开机流程后，首先机器人内部的控制器将进入系统的boot状态，开始启动大小脑的Linux系统； 机器人开机后，将通过语音和面部显示器指示当前机器人的启动状态； 启动时序如下(以全身型机器人为例)： 机器人上电后，内部的SDK开始自主bringup，全身关节会处于归位过程，并处于僵直状态，此时机器人无法自主保持站立，因此确保上电后机器人仍处于安全状态； 小脑SDK启动完成后，需在确保机器人脚掌触地状态下，可通过语音，遥控等方式命令机器人站立后执行后续指令（轮臂款机器人无此限制）； SDK启动时序（时间未准确标定）： 开机时序

网络与连接 ​

在新的环境中，初次启动机器人，需要确定机器是否已经联网，在没有联网的状态下，部分机器人的功能将无法使用； 建议使用显示器+键鼠登入到orin进行联网设置；

使用显示器和键鼠 ​

使用USB键鼠和DP线连到机器人orin大脑之后，按照Ubuntu系统的方式使机器人连上用户的wifi， 并将大脑orin 设置为固定IP，避免经常更换；

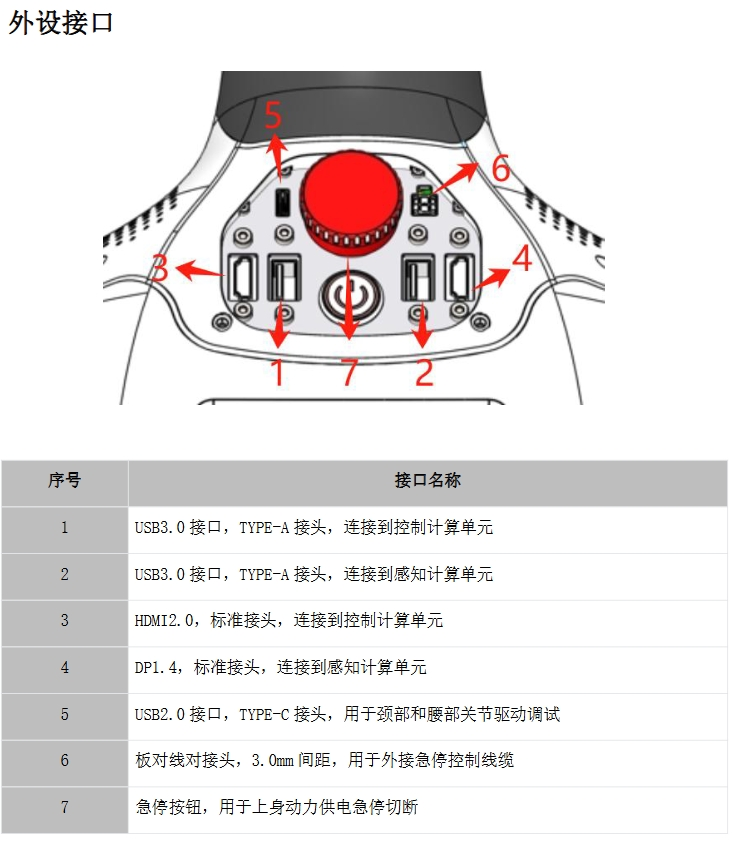

全身/半身型外设接口 ​

全身外设接口

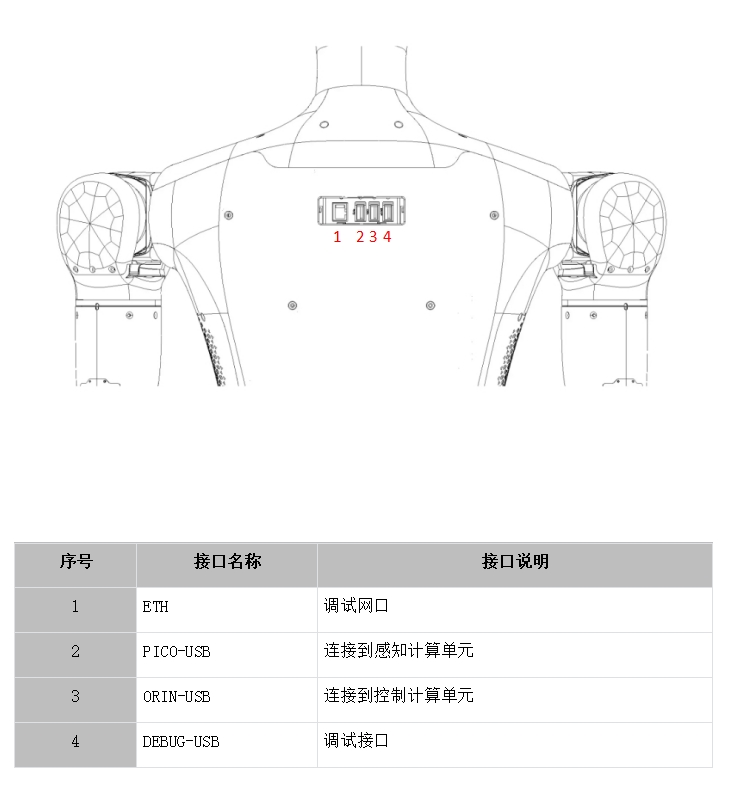

轮臂型外设接口 ​

轮臂外设接口

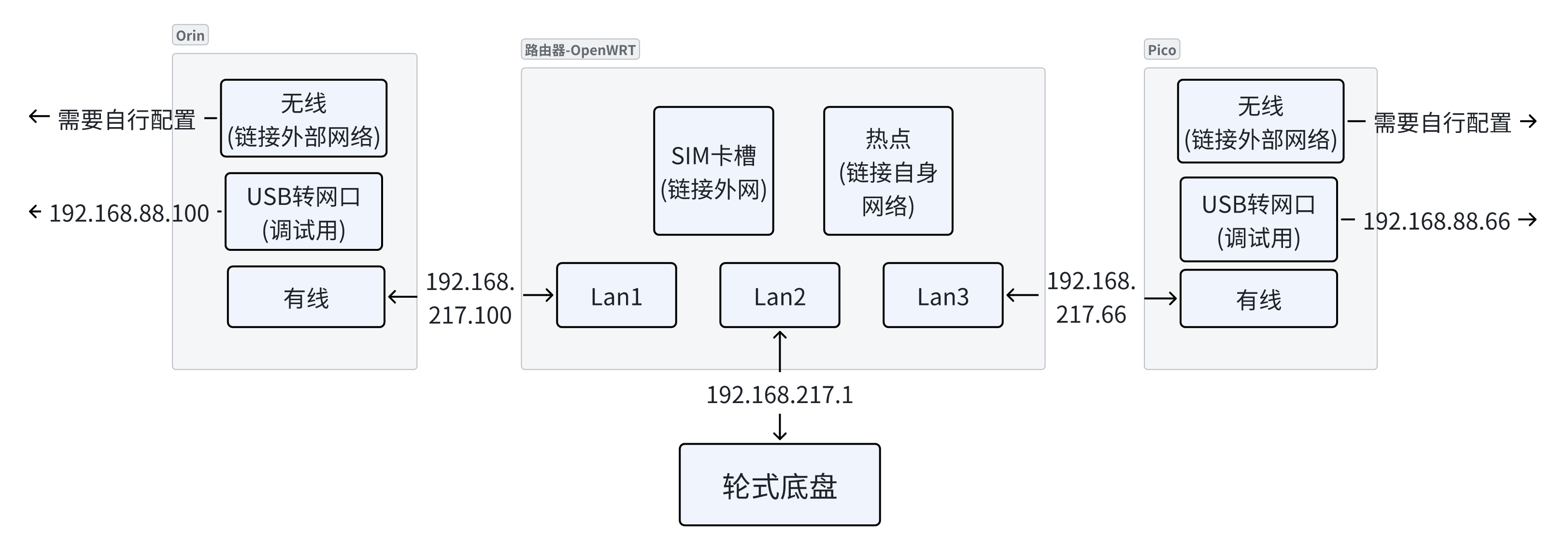

轮臂型网络拓扑 ​

轮臂外设接口

使用机器人AP热点 ​

对于不方便接USB键鼠和HDMI屏幕的场景，也可以通过连接机器人自身的AP热点来配置机器人的网络； 机器人大脑默认的AP名称前缀为nav01ap的Wi-Fi，此Wi-Fi就是机器人大脑的AP热点，密码为88888888。

终端连接 ​

完成机器人的网络配置之后，对于开发者而言，可能还需要使用终端登入大脑系统，支持如下方式登入：

  • Linux系统内终端：如果已经使用USB和HDMI登入orin，可以直接使用Linux系统终端登入；
  • 外部终端登入Linux：通过标准ssh协议登入orin Linux系统，ssh端口是22；
  • 登入到demos容器：
    • 在Linux终端内，支持使用docker exec -it navi_project-demos-1 bash
    • 外部终端，可通过ssh协议登入demos，指令：ssh root@ip -p 2222，密码：naviai@2025
    • ssh的IP取决于登入大脑的网卡IP，机器人联网操作参考网络与连接，机器人网络拓扑参考轮臂型网络拓扑, 对于双足（I2）型号的机器人则是在轮臂型机器人的基础上取消了路由器，采用orin与pico的直连

开发 ​

对于开发者，需要机器人完成更复杂任务时，我们提供了ROS开发以及基于ROS API的HOS图形化编程； ROS API列表参考下一章节；

开发环境配置 ​

在开发环境中安装zj_humanoid_types_25_R3.run，就可以使用我们机器人api的数据结构了； 数据结构内容，请查阅：zj_humanoid_types

Help:
  ./zj_humanoid_types_25_R3.run                      # Install all .deb files in the current directory
  ./zj_humanoid_types_25_R3.run -- --uninstall       # Uninstall all .deb files in the current directory
  ./zj_humanoid_types_25_R3.run -- --version         # Show verison
  ./zj_humanoid_types_25_R3.run -- --changelog       # Show changelog
  ./zj_humanoid_types_25_R3.run -- --help            # Show the help info

ROS Python/C++ ​

我们提供了标准的ROS编程环境，帮助开发者快速的启动开发；demos可参考demos

HOS开发 ​

我们提供了HOS的图形化编程界面，帮助开发者更便捷的调用机器人的API接口，更便捷调试部署等工具，使得开发者可以专注于自身的逻辑开发； 详细说明请参与HOS开发

常见问题和解决方法 ​

1. 开机没有语音播报"机器人大脑启动成功" ​

该语音指示了机器人与远程服务器的连接状态，如果开机没有播报启动成功，需要确认网络连接状态；

2. 机器人启动后无法调用肢体动作 ​

需要确认急停按键是否被按下，或者电机是否有损坏；

​
